خرطوم الضغط العالي والتجميع

أ خرطوم وتجميع الضغط العالي يتكون عمومًا من جسم خرطوم ، وبطانة داخلية ، وطبقة تعزيز ، وغمد خارجي ، وموصلات سريعة في كلا الطرفين. تتمثل وظيفتها الرئيسية في نقل السائل أو الغاز تحت الضغط العالي ، والحفاظ على التدفق المستقر للوسيط ، والحصول على مقاومة للضغط ، ومقاومة التآكل ، ومقاومة التآكل وغيرها من الخصائص أثناء الاستخدام طويل الأجل.
جسم الخرطوم هو "الهيكل العظمي" لكامل خرطوم الضغط العالي وعادة ما يتكون من طبقات متعددة من المواد المركبة. مواد الطبقة الخارجية الأكثر شيوعًا هي المواد الاصطناعية PVC ، TPE ، PU أو المطاط الاصطناعي المقاوم للزيت. هذه المواد لها خصائص المرونة الجيدة ، ومقاومة الطقس ، ومقاومة الزيت القوية ، ومقاومة ارتداء. يمكنهم الحفاظ على أداء مستقر في درجة حرارة عالية أو رطوبة عالية أو بيئات زيتية ، وليس من السهل كسر أو تصلب أو تآكل. الطبقة الأعمق من الخرطوم هي طبقة البطانة ، التي تتلامس مباشرة مع السائل أو الغاز وتحتاج إلى مقاومة قوية للغاية للتآكل وخصائص الاحتكاك المنخفضة. عادةً ما تستخدم الخراطيم عالية الجودة PTFE المعالجة كيميائيًا أو EPDM أو مواد اصطناعية من فئة الأغذية لمنع السائل من التلوث أثناء الإرسال ، مع تقليل مقاومة التدفق وتحسين كفاءة النقل. بالإضافة إلى ذلك ، يمكن أن يمنع بنية الجدار الداخلية الملساء أيضًا بقايا الوسط ، والتحجيم والانسداد ، وهو مناسب بشكل خاص للأنظمة السائلة التي تحتوي على الزيت ، الحمض القوي والقلويات أو الجزيئات المعلقة.
مفتاح التشغيل المستقر لخراطيم الضغط العالي في البيئات مع ضغوط العمل من عشرات MPA أو حتى أعلى الأكاذيب في طبقة التعزيز في الوسط. يتبنى هذا الجزء عمومًا جديلة سلك فولاذية عالية القوة أو بنية متعددة الأسلاك الفولاذية الحلزونية ، والتي تشكل بنية شبكية كثيفة من خلال تشابك متداخلة لمقاومة التوتر الخارجي بشكل فعال ، وضغط التوسع الداخلي وأحمال التأثير المتكرر. تحدد طبقة جديلة الأسلاك الفولاذية أيضًا "مستوى ضغط العمل" و "ضغط الانفجار" للخرطوم. في ظل الظروف العادية ، يمكن للهيكل المضفر من الطبقة المزدوجة تحمل ضغط أعلى بكثير من طبقة واحدة ، ولديه مرونة أفضل ونصف قطر الانحناء. يستخدم على نطاق واسع في الآلات الهيدروليكية والمعدات الهندسية وأنظمة التنظيف عالية الكثافة.
يعد الغمد الخارجي حاجزًا وقائيًا للخرطوم بأكمله ، وهو مسؤول بشكل رئيسي عن مقاومة الأضرار التي لحقت بالخرطوم من البيئة الخارجية ، بما في ذلك الإشعاع فوق البنفسجي ، والارتداء الميكانيكي ، والتآكل الكيميائي ، وتطفل بخار الماء والشيخوخة الحرارية. عادةً ما تكون المادة عبارة عن طلاء مطاطي اصطناعي أو طبقة مركبة مضفر من الألياف ، وسيصاحب السطح أيضًا ملمسًا مضادًا للانزلاق أو تحديد اللون وفقًا للغرض ، وذلك لتحديد الغرض أو مستوى الضغط بسرعة في مواقع البناء المعقدة أو ورش العمل الصناعية.
تعد مجموعة الموصل في كلا طرفي خرطوم الضغط العالي أحد أجزاء الختم الأكثر أهمية في نظام السوائل بأكمله. إنه مصنوع عمومًا من المواد النحاسية أو الفولاذ المقاوم للصدأ أو المواد الكربونية المجلفنة. تتمثل وظيفتها الرئيسية في تحقيق الاتصال السريع وتفكيك الخرطوم مع جسم المضخة ، ومسدس الماء ، والصمام ، والفوهة والمعدات الأخرى.

خرطوم تمديد تنظيف مياه غسالة السيارات: يستخدم هذا النوع من الخرطوم على نطاق واسع في غسالات السيارات عالية الضغط لتوصيل بندقية الماء والآلة الرئيسية للغسالة لتمديد نصف قطر العمل. عادة ما يكون مصنوعًا من مواد مركبة عالية القوة ، أو تلبيس نايلون أو ثلاث طبقات مركبة ، مع مرونة جيدة ومرونة. من أجل تحسين القدرة على التكيف وختم ، تم تجهيز الموصلات السريعة العالمية في كلا طرفي الخرطوم ، معظمها مصنوعة من النحاس أو الفولاذ المقاوم للصدأ لمنع تسرب المياه وفقدان الضغط.
المزايا المتميزة لخرطوم امتداد غسالة السيارات هي الخفة والمرونة وليس من السهل عقدة. يمكن للمستخدمين تنظيف جسم السيارة أو الأرض أو الزوايا دون تحريك الجهاز الرئيسي. في الوقت نفسه ، فإن مقاومة الأشعة فوق البنفسجية ، ومكافحة الشيخوخة ، ومكافحة التآكل تجعلها مناسبة للبيئات الخارجية أو الممطرة ، والغبار ، وتحسين كفاءة التنظيف وراحة التشغيل.
خرطوم المطاط عالي الضغط: يستخدم هذا النوع بشكل أساسي في أنظمة النقل الهيدروليكية ومعدات التنظيف الصناعية وآلات البناء. إنه النوع الأكثر كلاسيكيًا وشائعًا من خرطوم الضغط العالي في التطبيقات الصناعية. المواد الخاصة بها عمومًا مقاومة للزيت ومقاومة للحمض ومطاط اصطناعي مقاومة للقلويات. الطبقة الداخلية سلسة لتحسين كفاءة تمرير السوائل. يتم تعزيز الوسط بطبقة مضفر سلك فولاذية ، والطبقة الخارجية مغطاة بمطاط مضاد للملابس لمنع الأضرار المادية والشيخوخة البيئية.
يدعم خرطوم المطاط ذي الضغط العالي ارتفاع ضغط العمل (عادة 25 ميجا باسا و 100 ميجا باسر) ، وله مقاومة تأثير ، ومقاومة ارتفاع درجة الحرارة ، ومقاومة الضغط العالي ، ويستخدم على نطاق واسع في المشاهد الشاقة مثل معدات التعدين ، وآلات صب الحقن ، وعمليات الرفع ، والأذرع الهيدروليكية. يتيح تصميمه الهيكلي الصارم والمرن الحفاظ على القوة مع الاستمرار في الحصول على درجة معينة من المرونة ، والتي من السهل وضعها وتثبيتها.

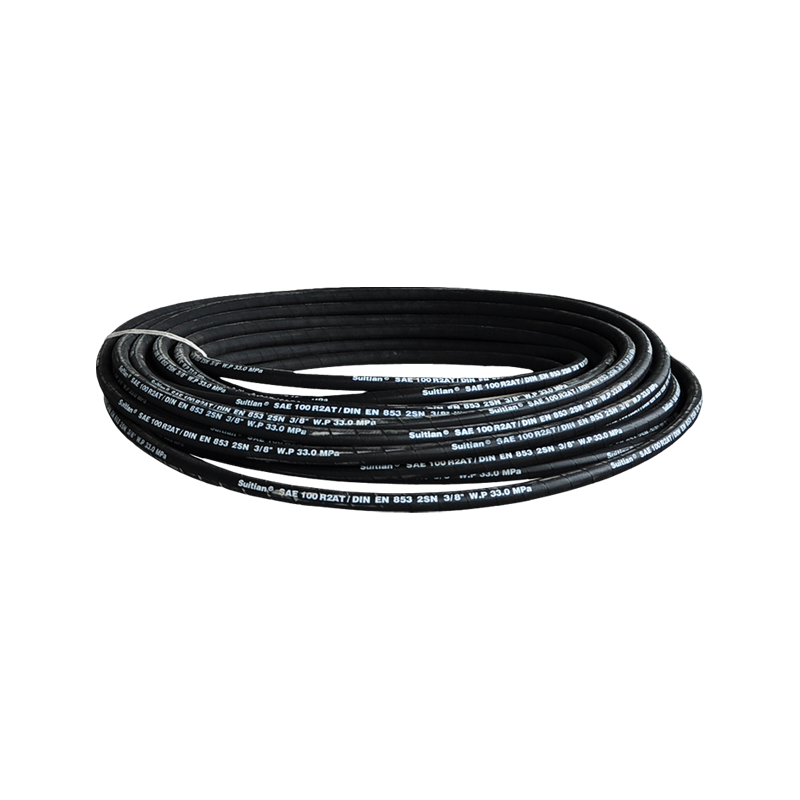

خرطوم هيدروليكي مضفر مزدوج: هذا هو خرطوم من الدرجة الصناعية مصمم خصيصًا للأنظمة الهيدروليكية عالية الضغط. بالمقارنة مع خرطوم الأسلاك الفولاذية ذات الطبقة الفردية العادية ، يضيف هيكله طبقتين من طبقات الأسلاك الفولاذية عالية القوة المتشابكة ، مما يحسن بشكل فعال قوة الضغط الكلية ومقاومة التأثير الخارجي ، وهو مناسب للأنظمة التي تتجاوز متطلبات الضغط 3500psi (حوالي 25 ميجابت).
يُستخدم خرطوم الهيدروليكي المزدوج المضفر بشكل شائع في الآلات الهندسية ، ومعدات الحفر النفط ، ومعدات أرض المطار والأتمتة الصناعية ، وخاصة في المواقع ذات المساحات الصغيرة ، والانحناءات المعقدة والمفاصل المتكررة. تحتوي بطانة المطاط على مقاومة زيت ممتازة ومقاومة للتآكل الكيميائي ، ويمكن أن تعمل بشكل ثابت حتى في بيئات عالية من درجة الحرارة والزيت العالي وحمض عالي وقلوي أو مذيب عضوي.

1. مقاومة الضغط القوية
تنعكس القيمة الفنية الأكثر أهمية لخرطوم الضغط العالي في مقاومة الضغط الممتازة. من أجل تحمل تدفق المياه العالي الضغط المستمر ، والزيت الهيدروليكي أو نقل الغاز ، يستخدم هيكله الداخلي عادةً تحريكًا للأسلاك الفولاذية عالية القوة أو طبقة التعزيز اللولبية ، مع طبقة خارجية مطاطية أو قوية مرنة أو قوية لتلوين حراري لتشكيل بنية مستقرة من "النعومة مع الثقافة". لا يمكن لهذا النظام المركب متعدد الطبقات منع الخرطوم بشكل فعال من التوسع أو التشوه أو الانفجار تحت الضغط العالي ، ولكنه يقلل أيضًا من خطر انفجار الأنابيب الناجم عن تقلبات الضغط الفورية (مثل بدء صدمة ، انتعاش الضغط ، وما إلى ذلك). تتوافق مستويات ضغط العمل المختلفة مع عدد وترتيب الأسلاك الفولاذية ذات مستويات القوة المختلفة. غالبًا ما يتطلب معيار الصناعة أن يكون ضغط الانفجار للخرطوم أكثر من 3-4 أضعاف ضغط العمل لترك ما يكفي من التكرار السلامة. لذلك ، سواء في مشاهد مثل الآلات الهندسية أو الأنظمة الهيدروليكية أو مركبات التنظيف عالية الضغط ، فإن اختيار الخراطيم عالية الضغط عالية الجودة المقاومة للضغط هو شرط أساسي لضمان التشغيل المستمر والآمن للنظام.
2.
في المفاهيم التقليدية ، غالبًا ما يتم تجميع "مقاومة الضغط" بـ "الصلابة" ، لكن تقنية خرطوم الضغط العالي الحديثة قد انهارت من خلال هذا القيد. على أساس تلبية متطلبات القوة ، من خلال تبني الجلد الخارجي المطاطي الناعم ، وتصميم بنية مموجة وبطانة داخلية مرنة ، فإن الخرطوم يتمتع بمرونة جيدة والانحناء مع الحفاظ على صلابة معينة.
هذه ميزة التصميم مناسبة بشكل خاص للأسلاك المكانية المعقدة وعمليات متنقلة متعددة: لن يصبح الخرطوم قاسيًا أو مرتبكًا أو متشابكًا عندما يتم لفه قاب قوسين أو أدنى في مساحة صغيرة ، ملفوفة حول الأنبوب في معدات ورشة العمل ، أو يتم سحبها بحرية عند غسل جسم السيارة. في الوقت نفسه ، يمكن أن يمنع الخرطوم مع العلاج المضاد للترويج بشكل فعال الانتعاش والتدوير ، مما يؤدي إلى تحسين طلاقة وسلامة الاستخدام بشكل كبير ، ويقلل من إمكانية الكسر أو الضغط بسبب التواء.
3. مقاومة الطقس العالية
تُستخدم خراطيم الضغط العالي في الغالب في ظروف عمل خارجية أو عالية الكثافة ، مثل مواقع البناء ، وآلات التعدين ، وغسل السيارات عالي الضغط ، والرش الزراعي ، وما إلى ذلك. في كثير من الأحيان يرافق البيئة الخارجية أشعة فوق البنفسجية القوية ، وتآكل المطر ، وتآكل الزيت ، والغازات القوية والغاز القوي وحتى التجميد. لذلك ، يجب أن يكون غمده الخارجي مقاومة عالية للطقس.
عادةً ما تستخدم الخراطيم عالية الجودة عالية الضغط مواد مقاومة للشيخوخة ومقاومة للتآكل مثل EPDM أو NBR أو TPU. لا يمكن أن تقاوم هذه المواد بشكل فعال الناتج عن ضوء الشمس فحسب ، بل تحافظ أيضًا على نفس الهيكل لفترة طويلة في بيئات تآكل خاصة مثل النباتات الكيميائية وحقول الزيت ومصانع الغذاء. في الوقت نفسه ، تضيف بعض النماذج أيضًا عوامل مضادة للانفجار ، وطلاء مقاوم للانفجار ، وصيغ مثبطات اللهب ، وما إلى ذلك لتلبية احتياجات مستويات السلامة المرتفعة.
4. توافق الواجهة متعددة الواجهة
كوسيط اتصال النظام ، يؤثر توافق وتوحيد الموصلات في كلا طرفي خرطوم الضغط العالي بشكل مباشر على كفاءة التجميع وراحة الصيانة لاحقًا بين المعدات. تتبنى جميع مكونات خرطوم السائدة الحالية تصميم الواجهة القياسية الدولية ، بما في ذلك مؤشر ترابط M22 × 1.5 ، واجهة G1/4 ، G3/8 BSP ، موصل إضافي سريع ، مؤشر ترابط NPT الأمريكي ، معيار DIN ، مواصفات JIC وغيرها من المواصفات المخصصة.
يمكن لهذه الواجهات القياسية أن تحقق إرساءًا سلسًا مع علامات تجارية مختلفة من المعدات مثل Karcher و Bosch و Husqvarna و Lavor و Nilfisk ، وما إلى ذلك ، دون الحاجة إلى محولات إضافية. يحتاج المستخدمون فقط إلى تحديد المواصفات المقابلة للاتصال بنقرة واحدة. في الوقت نفسه ، تم تجهيز منفذ الخرطوم بأخاديد مضادة للانزلاق ، وحلقات O مقاومة للتسرب ، ومفاصل دوار وغيرها
