محول حربة

المبدأ الهيكلي لمحول الحربة

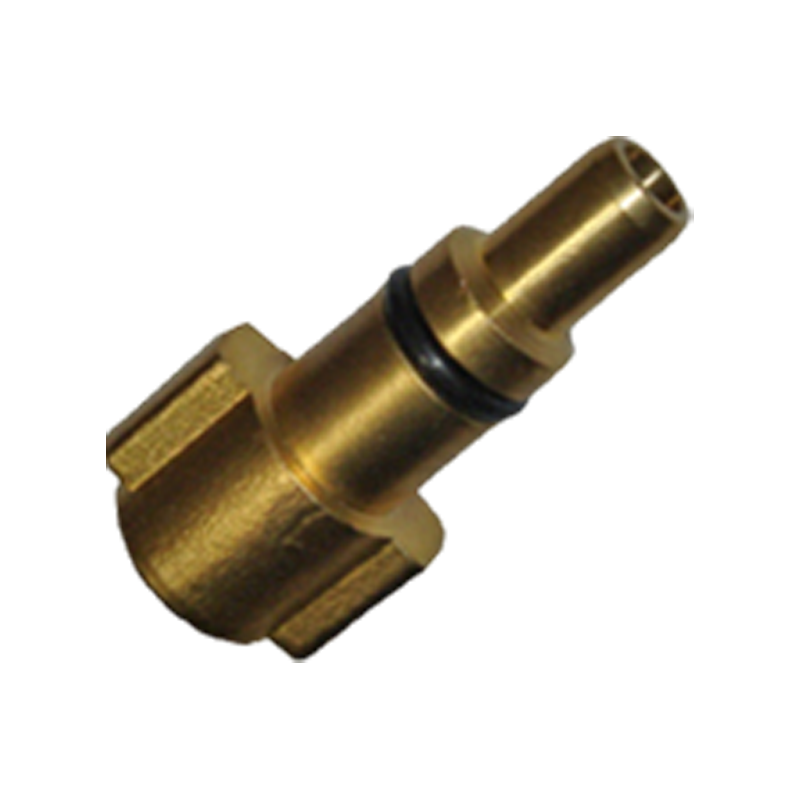

إن التصميم الهيكلي لمحول Bayonet مستوحى من طريقة إدراج وتناوب سريع في مسدس Bayonet. وهي تتألف بشكل أساسي من جزأين: التوصيل (نهاية الذكور) والمقبس (نهاية الإناث). يتضمن الهيكل النموذجي المكونات الأساسية التالية:
Lugs Lugs (العروات): يقع على جانب القابس ، ويستخدم للتفاعل مع الأخدود دليل داخل المقبس.
توجيه فتحات (فتحات الحربة): عادة في شكل "L" أو شكل حلزوني ، يستخدم لتوجيه القابس للتدوير والقفل.
ربيع الضغط أو حلقة الختم: تستخدم لتحسين ضيق الاتصال وضمان ضيق الهواء أو ضيق السائل.
الحد من الجهاز: منع التدوير المفرط أو سوء الفئة ، وتحسين سلامة الاستخدام.
عند الاتصال ، يحتاج المستخدم فقط إلى إدراج القابس في المقبس وتدويره في اتجاه عقارب الساعة إلى موضع البطاقة ، وسيقوم العروة بإغلاق أخدود الدليل لتشكيل اتصال آمن. بالمقارنة مع طريقة الاتصال الخيوط التقليدية ، فإن أكبر ميزة لمحول Bayonet هي التشغيل السريع ، ومقاومة الاهتزاز القوية ، وكفاءة التفكيك والتجميع العالية ، وخاصة مناسبة للسيناريوهات الصناعية حيث يجب استبدال خطوط الأنابيب أو الملحقات بشكل متكرر.
التطبيق العملي في معدات التنظيف
في شركة Ningbo Yinzhou Baige Machinery Machinery Co. ، Ltd. ، يتم استخدام منتجات تنظيف الضغط العالي في الضغط وأنظمة الرش ، غالبًا ما يتم استخدام محول Bayonet في الأجزاء الرئيسية التالية:
اتصال سريع بين مسدس الرش وخط الأنابيب
في السلسلة المصممة ذاتيا من منتجات مسدس الرش ، يستخدم بنية اتصال Bayonet على نطاق واسع ، بحيث يمكن للمشغلين إكمال تجميع المعدات أو الصيانة في ثوانٍ ، وتحسين كفاءة العمل.
العلاقة الآمنة بين خرطوم الضغط العالي وتجميع الفوهة
لسيناريوهات التنظيف عالي الضغط ، ترتبط قوة الاتصال مباشرة بالسلامة التشغيلية. تستخدم آلات Baige الفولاذ المقاوم للصدأ عالي القوة أو محول حربة نحاس ، وتضيف حلقات الختم وهياكل قفل مضادة للدوران في واجهات رئيسية لضمان الاستقرار والموثوقية في بيئات الضغط العالي.
وعاء الرغوة ونظام اتصال فوهة الرغوة
تم تجهيز العديد من أواني رش الرغوة لدينا ومولدات الرغوة مع تطور ذاتي محولات حربة ، والتي تمكنهم من الاتصال بسرعة بنظام التنظيف الرئيسي وهو مناسب أيضًا للتنظيف والصيانة بعد الاستخدام.
مزايا آلات Baige في تصنيع محول Bayonet
كمؤسسة محترفة أنشئت في عام 2011 وتقع في نينغبو ، وهي مدينة تصنيع رئيسية في الصين ، تضم آلات Baige أكثر من 5000 متر مربع من مباني المصانع الحديثة وأكثر من 50 مجموعة من معدات الإنتاج المتقدمة. لدينا سلسلة إنتاج كاملة من شراء المواد الخام → MICHINING CNC → المعالجة السطحية → فحص التجميع الصارم.
خدمات التصميم والتخصيص المهني
يتمتع فريقنا الهندسي بخبرة غنية في تطوير المنتجات ويمكنه تقديم اقتراحات مخصصة من الهيكل إلى مواد وفقًا لبيئة استخدام العميل لتلبية الاحتياجات المخصصة للمعدات الأصلية/ODM. بالنسبة لمنتجات محول Bayonet ، يمكننا دعم التطوير المخصص لأشكال قفل متعددة (أذنين وثلاث آذان) ومواد متعددة (النحاس والفولاذ المقاوم للصدأ والبلاستيك) وأحجام متعددة (1/4 "، 3/8" ، 1/2 "، إلخ).
نظام مراقبة جودة صارم
اجتازت آلات Baige ISO 9001: 2015 شهادة نظام إدارة الجودة. يجب أن يجتاز كل مجموعة من محول الحربة اختبار الضغط ، واختبار الختم ، واختبار حياة المكونات واختبار التآكل قبل مغادرة المصنع لضمان تشغيل مستقر طويل الأجل في الاستخدام الفعلي.
مزايا سلسلة الصناعة والخدمات العالمية
بالاعتماد على المزايا الجغرافية لمنافذ Ningbo و Shanghai ، يمكن شحن منتجاتنا بسرعة إلى السوق العالمية. على مر السنين ، فازت شركة Baige Machinery بثقة ودعم العملاء المحليين والأجانب بنوعتها وخدمتها الجيدة ، ويغطي نطاق أعمالها أوروبا والولايات المتحدة والشرق الأوسط وجنوب شرق آسيا ومناطق أخرى.

الخصائص الميكانيكية: الضمان الأول لقوة الاتصال
يحتاج محول BayOnet إلى تحمل عمليات المكونات الإضافية والسحب المتكررة ، وفي الوقت نفسه تحمل ضغط السائل أو الغاز أثناء العمل. لذلك ، فإن قوة الشد وقوة العائد وقوة التعب للمادة هي المؤشر الأساسي لاختيار المواد.
بالنسبة للبيئات ذات الضغط العالي ، مثل اتصال رأس البندقية من منظف الضغط العالي ، عادةً ما تستخدم آلات Baige 304 من الفولاذ المقاوم للصدأ أو 316 من الفولاذ المقاوم للصدأ ، والتي لها قوة عالية ، ولا يمكن تشويهها أو كسرها بسبب الاستخدام طويل الأجل.
بالنسبة للمنتجات في بيئات الضغط المتوسطة والمنخفضة وحيث يجب مراعاة التحكم في التكاليف ، فإن الشركة تستخدم سبائك نحاسية عالية القوة ، والتي لا تحافظ فقط على قوة ميكانيكية جيدة ، ولكن لديها أيضًا بعض قابلية المعالجة ومقاومة التآكل.
بالإضافة إلى ذلك ، تحتوي آلات Baige على ورش عمل متعددة للمعالجة ، ومن خلال مخارط CNC ، وختم الدقة ، والمعالجة الحرارية وطرق العملية الأخرى ، فإنه يضمن أن كل محول حربة له تناسق في الأداء الممتاز في نقطة حمل الحمل.
مقاومة التآكل: الضمان الرئيسي للموثوقية على المدى الطويل
محولات Aayonet تستخدم في الغالب في البيئات الخارجية ، أو على اتصال مع عوامل التنظيف المسببة للتآكل (مثل الحلول الكيميائية الحمضية والقلوية) ، وبالتالي فإن مقاومة التآكل للمادة مرتبطة مباشرة بعمر المنتج وتجربة العملاء.
للحصول على الملحقات التي تتلامس مع الماء أو البيئات الرطبة لفترة طويلة ، توصي آلات Baige باستخدام 316L من الفولاذ المقاوم للصدأ ، والذي يعرض مقاومة تآكل ممتازة في الكلوريد والوسائط الحمضية.
المواد النحاسية مناسبة لعمليات التنظيف التقليدية وتجعل توازنًا جيدًا بين مقاومة التآكل والتوصيل. المواد النحاسية التي تستخدمها آلات Baige جميعها متوافقة مع ROHS ، ويمكن أن يكون السطح مطليًا بالنيكل أو أنوود لتحسين المتانة.
نتحقق من استقرار المادة من خلال سلسلة من التجارب مثل اختبارات رذاذ الملح (NSS ، AASS) واختبارات مقاومة التآكل الكيميائي لضمان أن محول الحربة لا يزال لديه سلامة جيدة وسلامة هيكلية في بيئات العمل المعقدة.
مقاومة درجة الحرارة والتحكم في التشوه الحراري
عند العمل في بيئات درجة حرارة عالية أو منخفضة ، يجب أن يكون للمادة استقرار حراري جيد ومعامل تمدد حراري منخفض لمنع فشل الاتصال أو التسرب.
تظل مواد الفولاذ المقاوم للصدأ مستقرة من الناحية الهيكلية في حدود -40 درجة مئوية إلى 200 درجة مئوية ، مما يجعلها مناسبة للغاية لأنظمة تنظيف البخار عالية الحرارة ؛
عندما يتم استخدام بعض محولات الحربة البلاستيكية (مثل POM ، PA66) في أنظمة فوهة الضوء ، يجب إضافة المثبتات الحرارية ومضادات الأكسدة إلى التصميم لتجنب التغلب أو التشويش بسبب التمدد الحراري والانكماش.
تستخدم آلات Baige تقنية المحاكاة الحرارية وتحسين نسبة المواد لضمان أن كل مفصل بلاستيكي يمكنه أيضًا أن يعمل بشكل ثابت ضمن نطاق درجة حرارة التصميم.
قابلية المعالجة والاقتصاد: التوازن بين كفاءة الإنتاج والتكلفة
بالإضافة إلى متطلبات الأداء ، يجب أن تأخذ المواد أيضًا في الاعتبار كفاءة المعالجة والاقتصاد. خاصة في إنتاج التخصيص الشامل ، فإن قابلية المواد للمواد ستؤثر بشكل مباشر على سعة الإنتاج ودورة التسليم.
على سبيل المثال ، يجب أن تلبي المواد الفولاذ المقاوم للصدأ والناشحة التي تستخدمها آلات Baige أداء القطع عالية الدقة CNC ، والتي يمكن أن تدرك التحول المجاني بين الدعم السريع الدفعة الصغيرة وإنتاج الدُفعات الكبيرة.
في تطبيقات الضغط المنخفض أو المنتجات التي يمكن التخلص منها ، نستخدم أيضًا مفاصل بلاستيكية صب الحقن ، مثل استخدام مواد النايلون المقوى (PA6 GF) أو مواد POM ، لتقليل التكاليف الإجمالية أثناء تلبية متطلبات القوة.
تم تجهيز الشركة بأكثر من 50 معالجة معالجة CNC وعلم الحقن من أنواع مختلفة. على أساس ضمان الجودة ، فإنه يدرك بشكل فعال خدمة العمليات بأكملها للعملاء من تدقيق OEM إلى الإنتاج الضخم.
